在线余氯检测技术详解：膜法与恒电压法对比及选型指南

余氯监测是供水安全与工业水处理控制的重要环节。在自来水厂、游泳池循环系统、污水处理厂及工业冷却水系统中，在线余氯分析仪被广泛用于实时监测消毒剂浓度，以确保杀菌效果与出水安全。

当前工程应用中最常见的两类余氯检测技术为：

• 膜法余氯传感器（覆膜安培法）
• 恒电压余氯传感器（无膜安培法）

两种技术均属于电化学安培检测原理，但在电极结构、抗干扰能力、pH依赖性、维护需求以及适用水质方面存在明显差异。本文从电化学机理与工程应用角度，对两种技术进行系统分析，以为在线余氯监测系统选型提供参考依据。

一、余氯在水中的形态与检测对象

在水体中，游离氯主要以两种形态存在：

• HOCl（次氯酸）
• OCl⁻（次氯酸根）

二者之间存在如下平衡关系：

HOCl ⇌ OCl⁻ + H⁺

该平衡受 pH 值影响显著，其酸解常数 pKa 约为 7.5（25℃）。

在常见饮用水 pH 范围内：

• pH≈7.0 时 HOCl 约占 75%
• pH≈8.0 时 HOCl 约占 25%
• pH≈8.5 时 HOCl 比例低于 10%

由于 HOCl 的杀菌能力远高于 OCl⁻，多数在线余氯传感器主要响应 HOCl。因此 pH 变化会对检测信号产生显著影响。

工程实践中通常需要通过以下方式降低 pH 干扰：

• pH 自动补偿算法
• 联合 pH 传感器监测
• 传感器内部酸性电解液缓冲

二、膜法余氯传感器的结构与检测机理

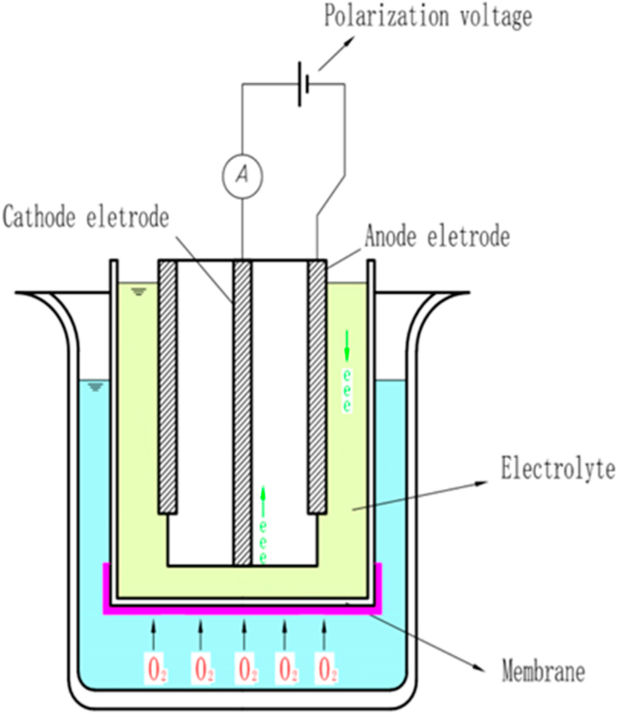

膜法余氯传感器属于典型的极谱型安培传感器，其基本结构包括：

• 高分子渗透膜
• 内部电解液
• 工作电极（通常为铂或金）
• 参比电极

检测过程如下：

水样中的 HOCl 通过渗透膜扩散进入电极腔体，在阴极表面发生电化学还原反应：

HOCl + H⁺ + 2e⁻ → Cl⁻ + H₂O

电极产生的电流与 HOCl 浓度成比例关系，从而实现余氯浓度测量。

膜法属于扩散控制型电化学测量，膜层的扩散速率决定了传感器输出稳定性。

典型性能特点包括：

• 对 HOCl 响应灵敏
• 对 OCl⁻响应极弱
• 具有一定化学隔离能力
• 对流速变化相对不敏感

在实际运行中，膜头与电解液通常需要每 6 至 12 个月更换一次。

三、恒电压余氯传感器的结构与检测机理

恒电压余氯传感器同样基于安培检测原理，但其结构与膜法明显不同。

该类传感器采用裸电极结构，在固定电位条件下测量活性氯的氧化还原电流。电极直接与水样接触，因此不存在渗透膜扩散限制。

根据电极材料与设定电位不同，恒电压电极的响应特性存在差异：

• 多数设计仍以 HOCl 响应为主
• 部分高端设计可对 OCl⁻产生一定响应

由于没有膜扩散阻力，恒电压传感器的响应速度通常更快，其稳定响应时间通常为 10 至 30 秒。

与膜法相比，该结构具有以下特点：

• 无膜结构
• 响应速度快
• 维护方式以电极清洗为主
• 对水流变化敏感度较高

部分工业型设备还集成自动刷洗或机械清洗系统，以减少电极污染。

四、pH依赖性对检测稳定性的影响

由于膜法传感器主要响应 HOCl，当水体 pH 升高时，HOCl 转化为 OCl⁻比例增加，传感器信号会明显下降。因此膜法通常具有较高的 pH 敏感性。

为降低该影响，一些高端膜法设计采用酸性电解液或内部缓冲结构，使膜内环境保持稳定，从而减弱 pH 变化对检测信号的影响。

恒电压法的 pH 依赖性取决于电极设计。某些电极在特定电位下可同时对 HOCl 与部分 OCl⁻产生响应，因此 pH 依赖性相对较低。但在多数工程应用中，pH 变化仍会影响检测结果。

因此，无论采用膜法还是恒电压法，工业在线余氯监测系统通常建议配置 pH 传感器进行自动补偿。

五、主要干扰因素与工程影响

在线余氯测量受多种环境因素影响，包括化学干扰、颗粒污染、流速变化以及温度变化等。

1 水体浊度与有机污染

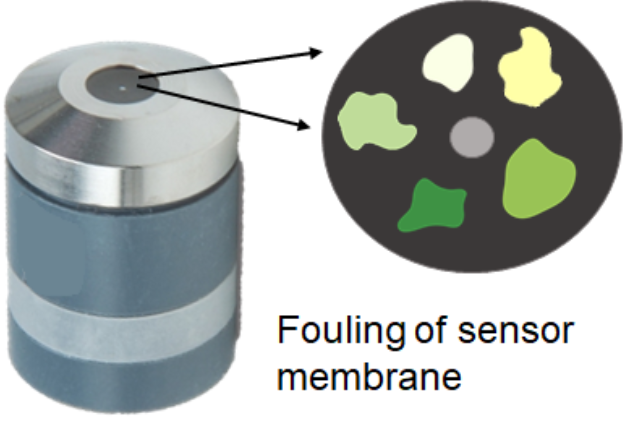

膜法传感器的渗透膜可能受到以下物质污染：

• 油脂
• 藻类
• 表面活性剂
• 高浊度颗粒

当浊度超过约10NTU时，膜面污染风险明显增加，可能导致响应迟缓或测量偏差。

因此膜法更适用于低浊度、清洁水质环境，例如：

• 市政供水出水监测
• 游泳池循环水系统
• 饮用水管网监测
• 食品加工清洗水系统

恒电压法由于无膜结构，对高浊度水体的适应能力更强，适用于：

• 污水处理厂出水
• 工业废水
• 农业灌溉水
• 冷却水排放系统

2 还原性物质干扰

某些还原性物质可能与电极发生反应，造成测量干扰，例如：

• 亚硝酸盐
• 亚硫酸盐
• 硫化物

在部分工程案例中，当亚硝酸盐浓度高于约 0.5 mg/L 时，可能对恒电压法测量产生明显影响。

膜法由于膜层隔离作用，对部分干扰具有一定缓冲能力，但并不能完全消除化学干扰。

3 其他氧化剂的交叉响应

部分强氧化剂可能被余氯传感器误识别，例如：

• 臭氧（O₃）
• 二氧化氯（ClO₂）

在存在多种氧化剂的消毒系统中，应特别注意传感器选择。

4 流速与气泡影响

恒电压法的检测电流受扩散层厚度影响较大，因此流速变化会引起测量波动。

膜法由于扩散受膜控制，对轻微流速变化的敏感度较低。

在工程安装中，两种技术均建议配套流通池或稳流装置，以确保稳定流速并减少气泡干扰。

5 温度影响

温度变化会改变电化学反应速率与扩散系数，因此所有在线余氯传感器都需要温度补偿。

现代在线余氯分析仪通常集成温度传感器，以实现自动温度校正。

六、维护需求与运行特性

膜法与恒电压法在维护方式上存在明显差异。

膜法传感器需要定期更换膜头和电解液，其维护周期通常为半年至一年。膜污染或气泡附着可能导致响应迟缓。

恒电压传感器则无需更换膜耗材，其维护主要包括电极清洗。部分工业设备通过自动刷洗或机械清洗系统实现长期稳定运行。

在无人值守系统中，自动清洗能力对维护成本具有重要影响。

七、在线余氯检测系统的工程选型建议

在实际工程项目中，余氯传感器选型应基于水质特性与运行条件进行综合评估。

一般而言：

低浊度、清洁水质系统更适合采用膜法余氯传感器，以获得稳定测量信号。

高浊度或污染物较多的工业废水系统更适合采用恒电压余氯传感器，以降低膜污染风险。

在任何情况下，都建议：

• 配置 pH 传感器进行补偿
• 使用稳流流通池
• 定期采用 DPD 比色法进行校准验证

对于重要监测点，建议在项目实施前进行短期现场试验，以验证传感器在实际水质条件下的表现。

总结

膜法与恒电压法是当前在线余氯检测的两种主流技术，各自具有不同的结构特点与适用条件。

膜法依赖扩散膜控制反应环境，适用于水质较为清洁的系统；恒电压法采用裸电极结构，更适合污染物较多的复杂水体。

在工程应用中，科学选型应基于水质条件、维护能力及系统稳定性需求综合评估，而非简单依赖单一技术优势。

通过合理配置传感器、pH补偿与稳流装置，可以显著提升在线余氯监测系统的长期稳定性与测量准确性。
